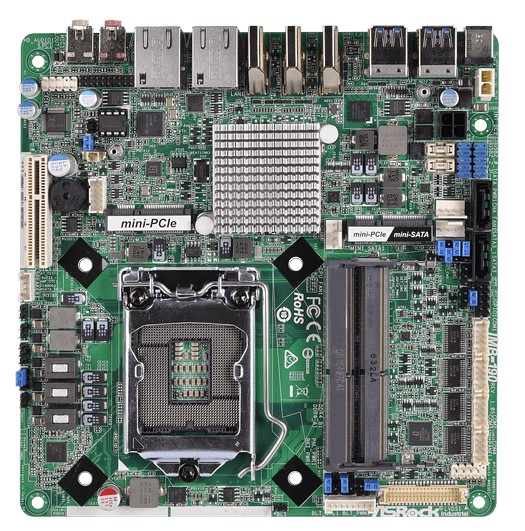

- Socket LGA1151 for Intel® Core i7 / i5 / i3 / Celeron® (Skylake-S)
- Intel® Gen9 Intel® Graphics DX 11/12, OGL4.3/4.4
- Supports Dual Channel DDR4 2133MHz, 2 x SO-DIMM, up to 32GB system memory
- 3 x HDMI, 1 x Dual Channel 24-bit LVDS/eDP
- 4 xUSB 3.0, 4 x USB 2.0, 2 x SATA3
- 1 x Mini-PCIe, 1 x PCIe x4 Slot ,1 x mSATA
- Gigabit LAN : 2 x Intel® Lan
- 1 x TPM Header
- 12V / 19~24V DC-in
Form Factor
Processor System
Expansion Slot
-
PCIe
- 1 x PCIe x4 slot
-
Mini-PCIe
- 2 x Mini-PCIe (1 x full size colay with mSATA, 1 x half size, both with USB signal)
-
mSATA
- 1 (colay with full size Mini-PCIe)
Memory
Graphics
-
Controller
- Intel® Gen9 Intel® Graphics DX 11/12, OGL4.3/4.4
-
VRAM
- Shared Memory
-
VGA
- Supports max resolution up to 1920x1200
-
DVI
- No
-
LVDS
- Dual channel 24-bit co-lay with eDP, max resolution up to 1920x1200@60Hz
-
HDMI
- HDMI1: Supports HDMI, max resolution up to 4096x2160@60Hz
- HDMI2, 3: Supports HDMI, max resolution up to 4096x2160@30Hz
-
DisplayPort
- No
-
MultiDisplay
- Yes (Triple Display)
Ethernet
Storage

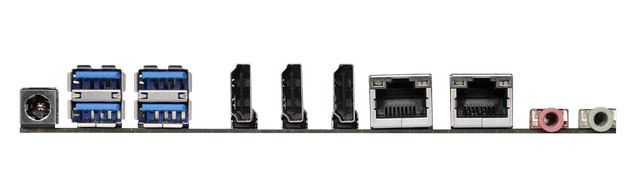

Rear I/O
-
VGA
- 0
-
DVI
- 0
-
HDMI
- 3
-
DisplayPort
- 0
-
Ethernet
- 2
-
USB
- 4 x USB 3.0
-
Audio
- 2 (Mic-in, Line-out)
-
Serial
- 0
-
eSATA
- 0
-
PS2
- 0
Internal Connector
-
USB
- 4 (2 x 2.54 pitch header USB 2.0 compliant)
-
LVDS / inverter
- 1/1
-
VGA
- 1
-
Serial
- 4 x RS-232 (COM1, 2 support RS-232/422/485)
-
SATA
- 2 x SATA3 (6.0Gb/s), Support RAID 0/1
-
mPCIe
- 2
-
Parallel
- 0
-
mSATA
- 1
-
IrDA
- 0
-
GPIO
- 4 x GPI + 4 x GPO
-
SATA PWR Output
- 1
-
Speaker Header
- 1
Watchdog Timer
-
Output
- From Super I/O to drag RESETCON#
-
Interval
- 256 Segments, 0, 1, 2, ...255sec/min
Power Requirements
Environment
-
Temperature
- 0ºC – 60ºC
-
Storage Temp
- -40° C – 85° C
-
Operating Humidity
- 5% ~ 90%
-
Storage Humidity
- 5% ~ 90%
